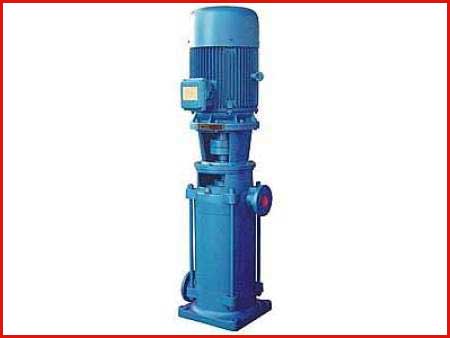

DL型多级离心泵

DL立式多级离心泵(低转速n=1450r/min)是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。

DL立式多级离心泵产品简介

DL立式多级离心泵(低转速n=1450r/min)是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。

DL立式多级离心泵产品特点

DL立式多级离心泵采用国内优秀高效节能的水力模型,具有效率高,性能曲线平缓,运行范围广,符合消防局的有关规定,满足不同用户的使用需要;DL立式多级离心泵采用立式分段式结构,且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

DL立式多级离心泵产品用途

DL立式多级泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等,也可应用于厂矿给排水、远距离送水,各种设备配套使用以及各种生产工艺用水等。DL立式多级泵介质使用温度不超过80℃,DLR型介质使用温度不超过120℃

DL立式多级离心泵使用条件

1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;

2、DL立式多级离心泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;

3、介质使用温度-15℃～120℃;

4、最达系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

DL立式多级离心泵结构说明

DL立式多级泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL立式多级泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。

DL立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。

1、DL立式多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;

2、DL立式多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;

3、根据实际情况,DL立式高压泵的进出口可装配成90°、180°、270°不同的方向;

4、根据实际情况,DL立式多级离心泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;
